Проточный водонагреватель CLAGE DSX Touch TWIN
Производительность 18.4/21.4/24.6/27.6 л/мин
Пульт ДУ
За что стоит полюбить эту модель:
от Альфа банка
Характеристики
Принцип работы

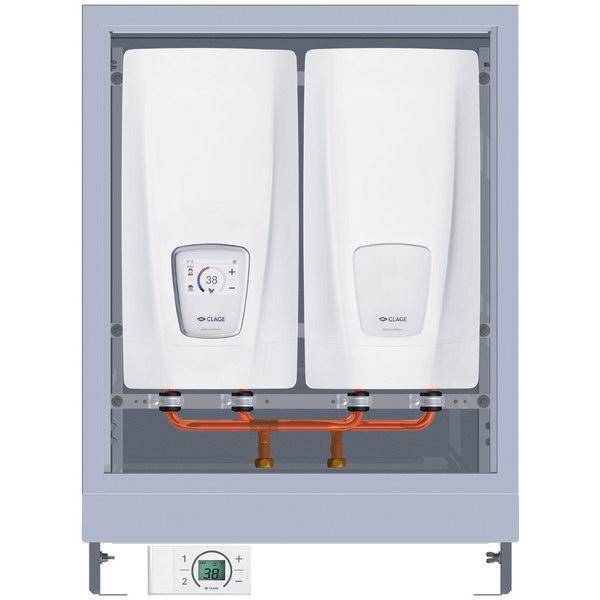

CLAGE DSX Touch Twin – это комплект двух проточных водонагревателей с электронным управлением DSX Touch, заключенных в единую систему посредством монтажной рамы. В комплектацию включены также монтажный шкаф с дверцей для установки в нишу, чтобы можно было осуществить скрытый монтаж, и пульт дистанционного управления FX 3.
Оба водонагревателя полностью идентичны друг другу, но объединяются в общую систему, когда все команды управления и корректировки параметров принимает один блок, а второй полностью синхронизирован с первым и моментально повторяет все вносимые пользователем изменения. Перед первым запуском в эксплуатацию требуется выставить одно из четырех доступных значений максимальной мощности, причем параметр для обоих блоков должен быть идентичным.
Дополнительно стоит отметить, что система адаптирована для использования вместе с солнечными батареями для повторного нагрева жидкости. При включении в систему водоснабжения, связанной с блоком солнечных батарей, DSX Touch Twin имеются жесткие температурные ограничения. Температура жидкости на входе не должна превышать 70°C. Примечателен тот факт, что работая в связке с системой подогрева от солнечной энергии, блок водонагревателей функционирует в максимально экономичном режиме.Настенное крепление
При скрытом монтаже шкаф для парных водонагревателей CLAGE DSX Touch Twin должен быть погружен в стену минимум на 130 мм. Определите размеры отверстия в стене в соответствии с размерами шкафа для скрытого монтажа. При необходимости заполните открытые пространства между стеной и шкафом пенополиуританом или другим подходящим термостойким наполнителем. Внешняя панель шкафа устанавливается после того, как будут установлены оба DSX и закончена штукатурка пола и стен. Сначала защелкните крышку по нижнему краю рамы, а затем закройте ее.
Крепление пульта
Чтобы пульт дистанционного управления, идущий в комплекте, всегда был под рукой и не терялся, разместите его держатель на стене. Он фиксирует пульт FX 3 с помощью вмонтированных в оба элемента магнитов. Монтаж держателя может быть выполнен одним из двух доступных способов:
- Путем просверливания отверстий сверлом с диаметром 4 мм и вкручивания саморезов.
- С помощью клейкой ленты, нанесенной на оборотную сторону держателя. Снимите защитный слой ленты и прижмите держатель к ровной и гладкой поверхности на несколько секунд.
Подключение к электрической сети
Приборы CLAGE DSX Touch Twin запитываются от трехфазной сети, а подключение осуществляется с помощью неразъемного соединения, т.е. через клеммы, которые расположены внутри корпуса. Для доступа к ним необходимо снять крышку каждого из приборов и откинуть блок с сенсорным дисплеем. Перед включением проверьте с помощью тестера правильность коммутации, после чего можно подавать питание на оборудование.
Важно! Включение прибора для нагрева производить только после прогона воды через водонагреватель, чтобы исключить наличие воздушных пробок, которые могут привести к выходу нагревательного элемента из строя. При первом включении необходимо выставить максимальную из доступных мощность потребления. Диаметр сечения кабеля должен соответствовать потребляемой мощности: для значений 18 и 21 кВт необходим кабель с сечением 4 кв.мм, для 24 и 27 кВт – 6 мм2.
Подключение к водопроводу
Два резьбовых ниппеля 1/2 дюйма и уплотнения 1/2 дюйма должны быть ввинчены в накидные гайки 1/2 дюйма соединителей для горячей и холодной воды. Снимите две 1/2-дюймовые заглушки с боковых выпускных отверстий соединителей для горячей и холодной воды и установите их на открытый конец ввинчиваемых ниппелей. Закрутите боковые выпускные отверстия на 1/2 дюйма соединителей для горячей и холодной воды с помощью накидных гаек 1/2 дюйма предварительно собранных коллекторов вместе с 1/2-дюймовыми уплотнениями. По такому же принципу монтируется второй прибор. Затем соединители для горячей и холодной воды должны быть ввернуты в накидную гайку 3/8 дюйма прибора вместе с уплотнениями 3/8 дюйма.
