Терморегулятор Almac IMA-1.0 служит для управления инфракрасными обогревателями суммарной мощностью до 3500 Вт. Кроме того, он совместим с системами теплый пол, радиаторами и системами кондиционирования помещений. Терморегулятор идеально подходит для работы со всеми ИК обогревателями ALMAC.
Благодаря регулятору термостату Вы можете управлять температурой воздуха в помещении в широких пределах: от - 10 до +50 град C. В результате создаются более комфортные климатические условия и появляется возможность создавать индивидуальные температурные условия в различных помещениях. К тому же, терморегулятор Almac IMA-1.0 позволяет дополнительно экономить расходы на электроэнергию, ведь обогреватель не создает избыточного тепла.

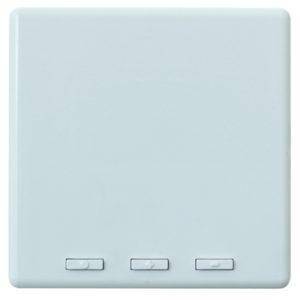

Регулятор Almac IMA-1.0 очень прост в использовании. Все управление осуществляется с трех клавиш. Значения установок пользователя сохраняются в энергонезависимой памяти. Вы устанавливаете им желаемую температуру и терморегулятор автоматически включает обогреватель ровно настолько, насколько нужно. Терморегулятор весьма прост в подключении. Он может управлять одним или несколькими обогревателями сразу. Прибор разработан для использования в различных жилых помещениях или учреждениях.
Температура контролируется и поддерживается в том месте, где расположен датчик температуры. Так, температура воздуха в месте, где установлен терморегулятор должна быть -10...+50 С. Также к терморегулятору можно подключить выносной датчик, в этом случае температура будет контролироваться в диапазоне от -50 до +110 C.
Терморегуляторы являются комнатными, электрическими, однофазными регулирующими приборами для бытового и аналогичного применения, с уровнями коммутируемой мощности нагревательных элементов или холодильных установок до 3,5 кВт.
Установка терморегулятора:
Все работы по монтажу и подключению прибора следует проводить при отключенном напряжении!
- Выберите место расположения терморегулятора. Высота установки терморегулятора должна находиться в пределах от 0,4 до 1,7 м от уровня пола.

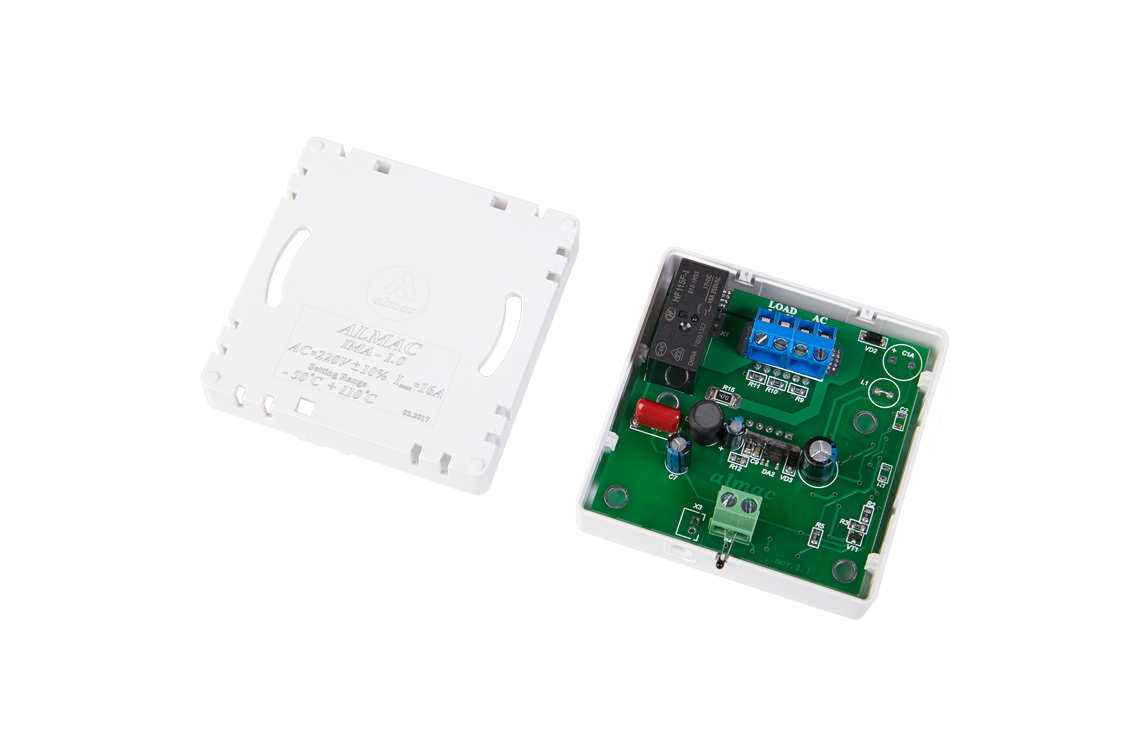

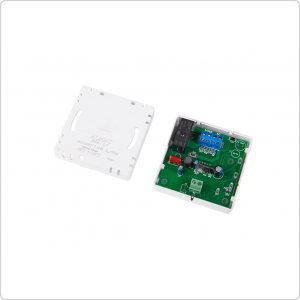

- Открутив фиксирующий винт, отсоедините заднюю крышку.

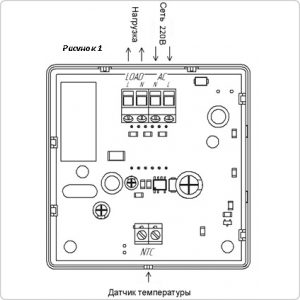

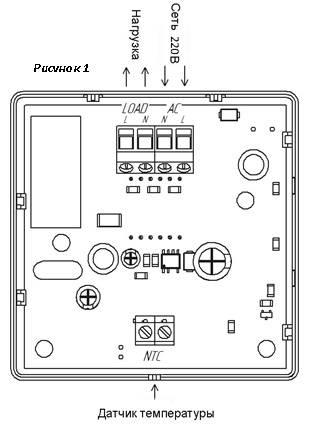

- К паре контактов «АС» подсоедините провода электросети, соблюдая полярность (рис. 1):
«L» - вход от электросети питания «ФАЗА»;
«N» - вход от электросети питания «НЕЙТРАЛЬ»
- К паре контактов «LOAD» подсоедините провода «N» и «L» нагревателя или холодильной установки.
Рекомендуем использовать "МЯГКИЕ" провода и кабели марок: ПБППГ, ШВВП, ПВС, ПВ 3, ПуГВ, КГ, РПШ.
- Сечение проводов не менее 1,0 мм2 и не более 2,5 мм2 ( в зависимости от подключаемой нагрузки ).
- Если используется выносной термодатчик, то его кабель подключается к паре контактов «NTC» (при этом предустановленный ДТ демонтируется).

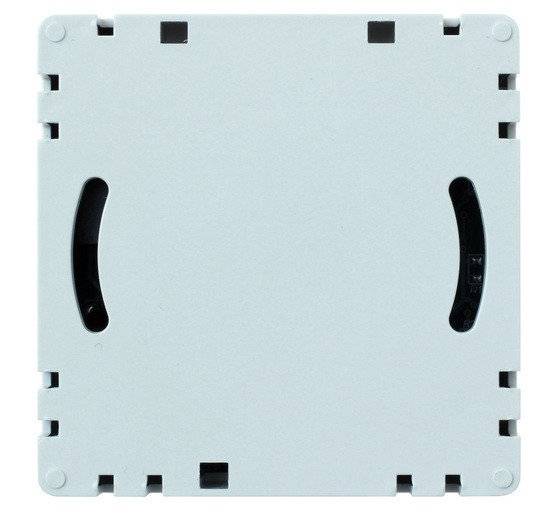

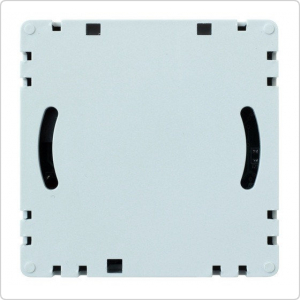

- Прикрепите заднюю панель к монтажной коробке в стене или непосредственно на стену.
- Соберите корпус терморегулятора и установите фиксирующий винт.
Подключение терморегулятора:
Подать напряжение сети 220 В на терморегулятор.
При включении питания на индикаторе в течение одной секунды отображается надпись «888» после чего терморегулятор входит в режим регулирования согласно предустановленным параметрам, на индикаторе отображается температура окружающей датчик среды. Если эта температура ниже 18 °С, то при этом сработает реле коммутации тока нагрузки и засветится логотип «ALMAC».
Установка значения температуры регулирования:
- Для установки значения температуры регулирования нажмите кнопку «●» (одиночное нажатие без удерживания). На дисплее отобразится мигающее значение поддерживаемой температуры, которое устанавливается кнопками «+» (для увеличения значения) и «-» (для уменьшения). Установленное значение сохраняется нажатием кнопки «●» или после 10 секунд бездействия.
- Для фиксации в памяти терморегулятора установленного значения повторно нажмите кнопку «●». Убедившись в правильности установленной температуры, выйдите из режима установки (п.5.1).
Установка параметров режима работы терморегулятора:
Для входа в меню изменений параметров режима работы терморегулятора нажмите и удерживайте в течении 5 секунд кнопку «●». Перемещение по меню параметров осуществляется с помощью кнопок «+» и «-». Перечень всех параметров приведен в таблице 1.
Выбор параметра производится нажатием кнопки «●». Установка значения параметра осуществляется с помощью кнопок «+» и «-». Установленное значение сохраняется нажатием кнопки «●» или после 10 секунд бездействия.
При выборе режима отключения регулирования (параметр Р6 в положении «Off») производится отключение индикации и регулирование температуры не осуществляется. Выход из режима отключения регулирования происходит при нажатии на одну из кнопок.
Сброс параметров к значениям по умолчанию.
Сброс параметров к значениям по умолчанию осуществляется с помощью нажатия кнопки «●» из меню «Р7».
Индикация:

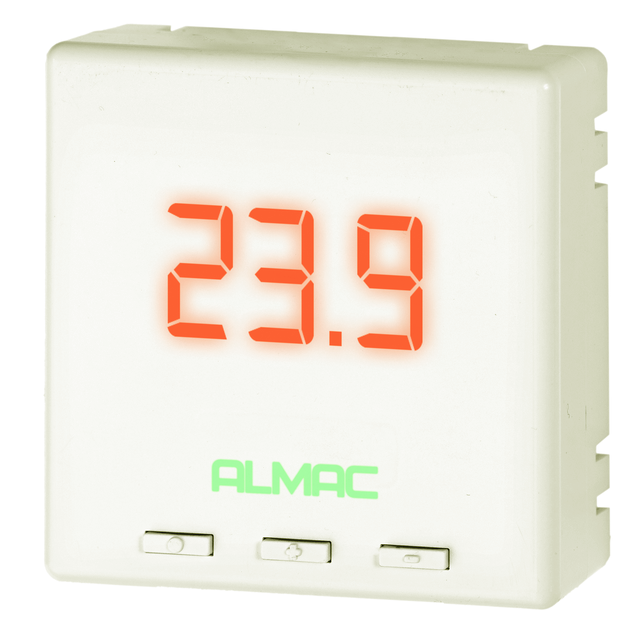

В штатном режиме на индикаторе высвечивается температура окружающей датчик среды. Появление на индикаторе информации:
«LLL» - сигнализирует об отсутствии датчика температуры;
«HHH» - сигнализирует либо о неисправности датчика температуры, либо о том, что температура датчика находится за пределами измерения (больше 110 ºС или меньше -50 ºС).
Отключение индикации.
Отключение индикации производится последовательным нажатием кнопки«●» и, не отпуская её кнопку «-».
Для возврата к индикации нажмите любую кнопку на панели терморегулятора.
